Ingeniería y Construcción
Construcción de Alto Rendimiento

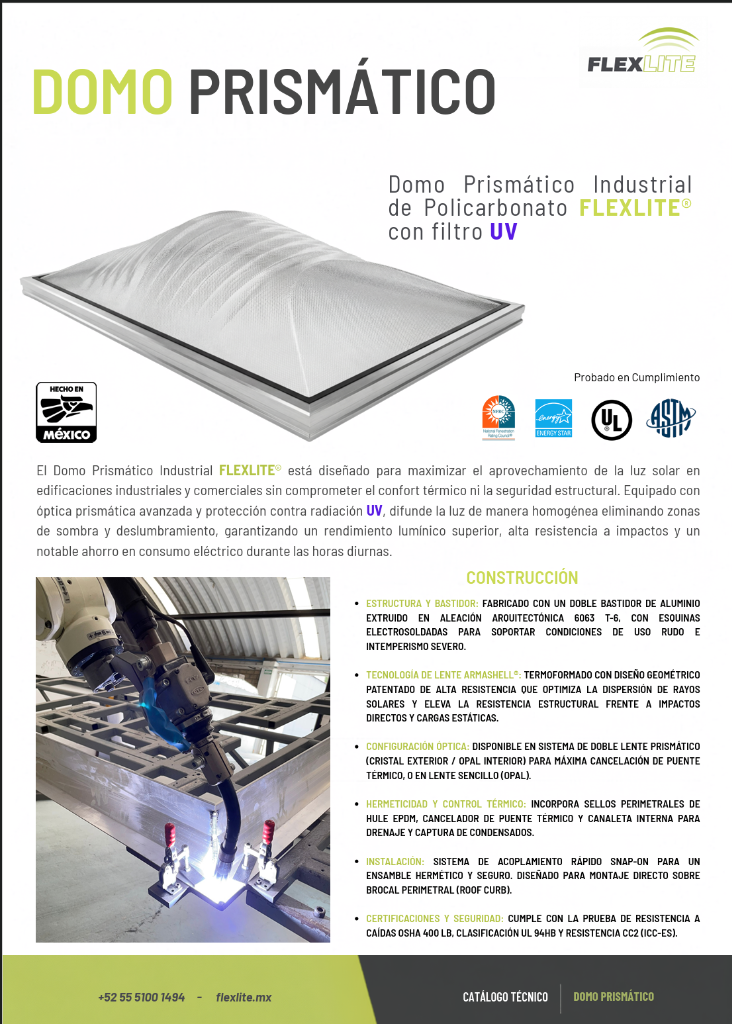

El Domo Prismático Industrial FLEXLITE® está diseñado para maximizar el aprovechamiento de la luz solar en edificaciones industriales y comerciales sin comprometer el confort térmico ni la seguridad estructural.
Estructura y Bastidor
Fabricado con un doble bastidor de aluminio extruido en aleación arquitectónica 6063 T-6, con esquinas electrosoldadas para soportar condiciones de uso rudo e intemperismo severo.
Tecnología ArmaSHELL®
Termoformado con diseño geométrico patentado de alta resistencia que optimiza la dispersión de rayos solares y eleva la resistencia estructural frente a impactos directos y cargas estáticas.
Configuración Óptica
Disponible en sistema de doble lente prismático (cristal exterior / opal interior) para máxima cancelación de puente térmico, o en lente sencillo (opal) con 100% de difusión sin deslumbramiento.
Hermeticidad y Control Térmico
Incorpora sellos perimetrales de hule EPDM, cancelador de puente térmico de baja conductividad y canaleta interna para drenaje y captura de condensados.
Instalación Snap-On
Sistema de acoplamiento rápido Snap-On para un ensamble hermético y seguro. Diseñado para montaje directo sobre brocal perimetral (Roof Curb).
Certificaciones y Seguridad
Cumple con la prueba de resistencia a caídas OSHA 400 lb, clasificación UL 94HB, resistencia CC2 (ICC-ES) y estándares ASTM de impacto por granizo y presión de viento.
Datos de Ingeniería Solar
Dimensiones e Iluminación SUNTITE HDLQ
Especificaciones dimensionales y fotométricas certificadas del Domo Prismático Industrial FLEXLITE®.
Dimensiones e Iluminación
Modelos estándar y compatibilidad con brocal interior (Roof Curb)
| Modelo | Medida Domo | Iluminación Prop.* | Roof Curb Interior |
|---|---|---|---|
| SUNTITE HDLQ-2-4020 | 4' × 2' (1.22 × 0.61 m) | 302 W | 51" × 27" (1.29 × 0.68 m) |
| SUNTITE HDLQ-2-4040 | 4' × 4' (1.22 × 1.22 m) | 425 W | 51" × 51" (1.29 × 1.29 m) |
| SUNTITE HDLQ-2-5060 | 5' × 6' (1.52 × 1.83 m) | 1,135 W | 63" × 75" (1.60 × 1.90 m) |
| SUNTITE HDLQ-2-4080 | 4' × 8' (1.22 × 2.44 m) | 1,214 W | 51" × 99" (1.29 × 2.51 m) |
* Considerando espectro de luz visible de 408 W/m² a nivel de mar en el ecuador.
Propiedades Técnicas (ASTM)
Pruebas mecánicas, ópticas y térmicas bajo normatividad internacional
| Propiedad | Prueba | Valor |
|---|---|---|
| Transmisión de Luz Visible | ASTM D-1003 | 65% |
| Ganancia Térmica Solar (SHGC) | ASTM E903-96 | 0.51 (Factor) |
| Transferencia Térmica (Valor U) | ASTM C-518 | 0.66 BTU/(ft²·hr·°F) |
| Resistencia Térmica (Valor R) | ASTM C-518 | 1.47 (ft²·hr·°F)/BTU |
| Coeficiente de Amarillamiento | ASTM E313-10 | < 3% en 10 años |
| Impacto de Granizo | ASTM E822 | Pass (2" @ 35 m/s) |
| Presión de Aire Estructural | ASTM E330 | 1,300 Pa |
Producto Paralelo para Techumbres

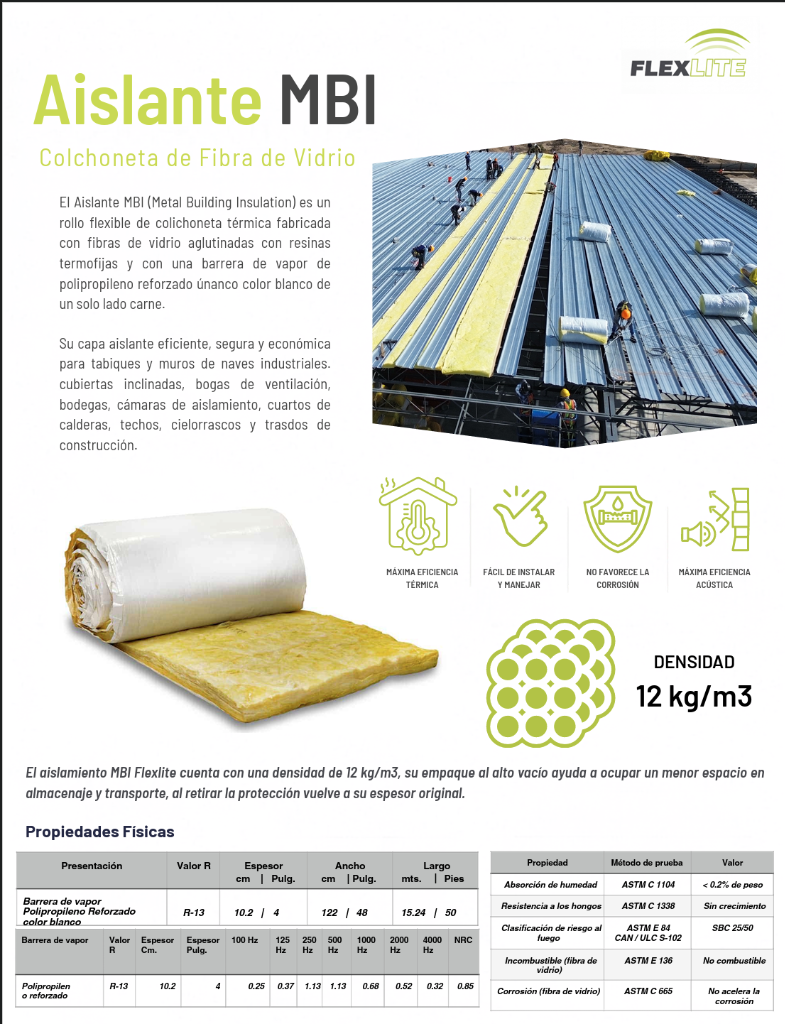

Aislante MBI — Colchoneta de Fibra de Vidrio
Aislamiento termoacústico de alto rendimiento para muros, cubiertas y naves industriales Flexlite.
Empaque al alto vacío que ahorra espacio logístico
Metal Building Insulation (MBI)
Rollo flexible de colchoneta térmica aglutinada con resinas termofijas y barrera de vapor de polipropileno reforzado blanco.
Su capa aislante eficiente, segura y económica para tabiques y muros de naves industriales, cubiertas inclinadas, bodegas, cámaras de aislamiento, cuartos de calderas, techos y cielorrasos. Al retirar la protección al alto vacío vuelve a su espesor original inmediatamente.
| Presentación | Valor R | Espesor | Ancho × Largo | Fuego / Humedad |
|---|---|---|---|---|
| Barrera Polipropileno Blanco | R-13 | 10.2 cm (4") | 1.22 m × 15.24 m (50') | SBC 25/50 | <0.2% hum. |
Catálogo Completo
Sistemas de Techumbre Flexlite
Soluciones integrales de iluminación natural prismática, aislamiento térmico y seguridad estructural para naves industriales y comerciales.
Iluminación NaturalDomo Prismático Industrial
Policarbonato con filtro UV y tecnología ArmaSHELL®. Doble bastidor de aluminio 6063 T-6 electrosoldado. Transmisión de luz 65%, SHGC 0.51, Factor R 1.47 y ensamble Snap-On sobre roof curb.
Aislamiento TérmicoAislante MBI Fibra de Vidrio
Colchoneta térmica flexible para techumbres y muros. Densidad 12 kg/m³, valor R-13, barrera de vapor de polipropileno blanco, incombustible ASTM E 136 y coeficiente acústico NRC 0.85.
Seguridad y VenteoSkylight Smoke Vent
Sistema integrado de iluminación natural y compuerta automática de extracción de humo activada por fusible térmico a 74°C con pistones neumáticos de gas. Normativa NFPA 204 y UL 793.

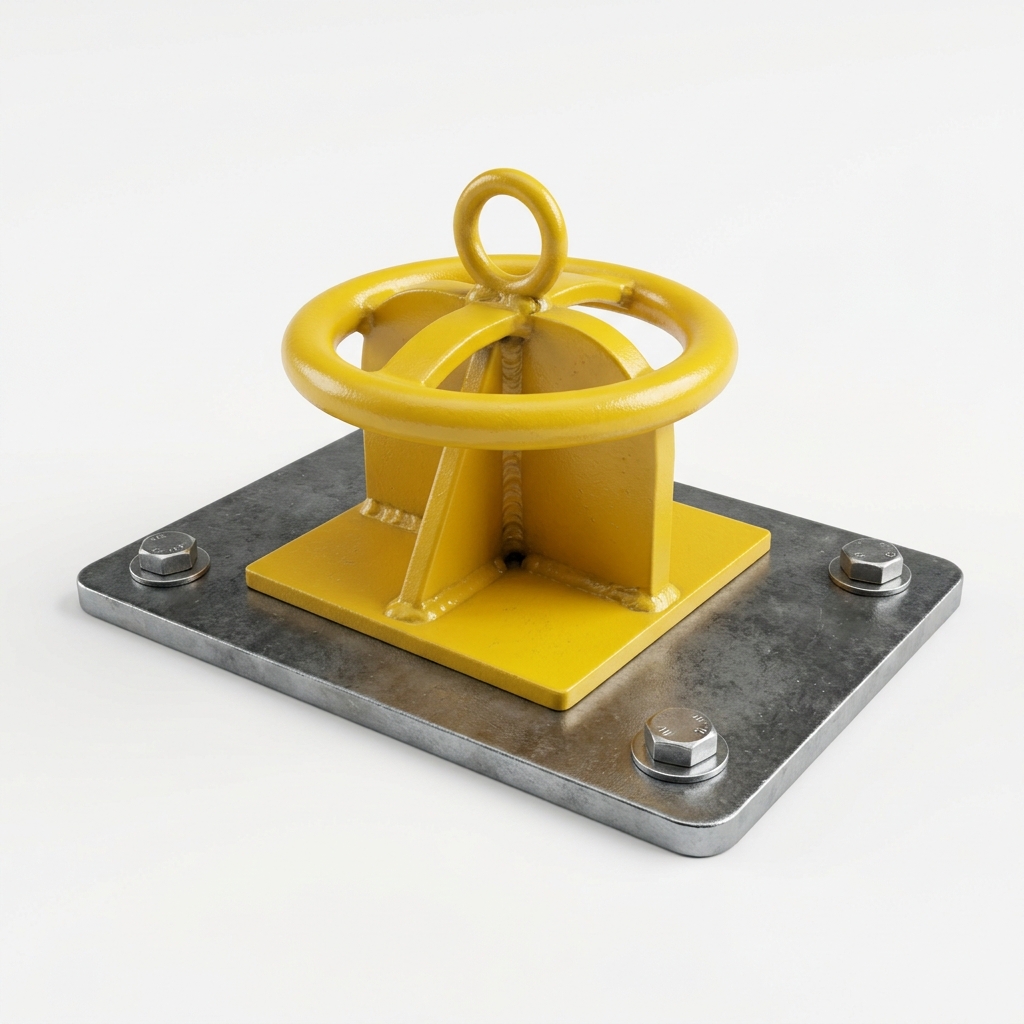

Seguridad AnticaídasPunto de Anclaje
Placa de acero galvanizado cal. 7 (3/16"). Capacidad de carga de 310 lb. Instalación en cubiertas engargoladas SSR / KR-18 sin perforar lámina, protegiendo contra caídas bajo norma OSHA.
Ventajas Competitivas
¿Por qué escoger FlexLite?
Retorno de Inversión
Ahorros totales por apagado de iluminación artificial diurna, menor consumo de HVAC y cero gastos de mantenimiento.
Productividad y Confort
Difusión de luz homogénea al 100% que elimina zonas de sombra y deslumbramiento, aumentando el rendimiento en planta.
Satisfacción y Retención
La luz solar natural realza los colores de los productos e incrementa el tiempo de permanencia en centros de distribución.
Libre de Mantenimiento
Cúpula termoformada ArmaSHELL® autolimpiable y bastidores electrosoldados libres de reposición de sellos o tornillos expuestos.
Resistencia Extrema
Probado contra impacto de granizo de 2" a 35 m/s (ASTM E822), presión de 1,300 Pa y prueba de caída OSHA 400 lb.
Certificación LEED & ESG
Sistemas que suman puntos críticos para certificaciones de eficiencia energética y edificios sustentables de bajo impacto ambiental.
